音叉料位开关

产品介绍

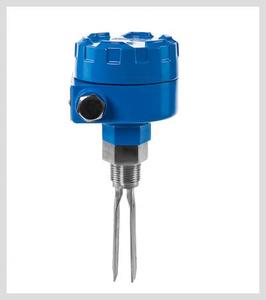

音叉式物/液位开关

音叉式物位开关是一种通用型的物位限位开关。音叉由压电晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关不受介质电参数以及湍流、搅动、气泡、振动等因素的影响，无活动部件，因此无需维护和调整，是复杂工况下物位开关的理想选择。 产品特点： ◆    适应性强：被测物料不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。 ◆    免于维护：由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。 ◆ 不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种液体都不需现场调校 典型应用对象： ◆自来水、矿泉水 、汽柴油           ◆可产生气体的液体 ◆纸浆、胶水、染料 、化工           ◆啤酒、啤酒发酵剂、饮料 ◆废水、泥浆、酸、碱溶液            ◆流动性好的固体粉料、小颗粒 技术参数: 电源电压：220VAC/24VDC 工作温度：-30～150℃（叉体）-20～70℃（仪表） 工作压力：≤2MPa 介质比重：最低0.7 输出方式：继电器输出（5A/220VAC） 输出延时：1~60秒可调 功耗： 0.5W 安装螺纹：1″PT螺纹 叉体长度：100mm（标准型） 材质：sus304 安装要求： 音叉式物位开关通常采用侧装（在仓壁侧面安装）方式安装与仓体侧壁对料位高度进行上下限位置的检测；当仓体不便侧面开孔时可采用顶装（在仓的顶部安装）方式安装，位置应选择能避开进料时物料冲击的位置；亦可安装与管道上防止泵的无料运行。

▲ 概述
KNYC700系列音叉式物位开关，由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。
固体物料：粉煤灰、水泥、石粉、塑料颗粒、盐、糖等。
液体介质：水、酸、碱、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等。

▲ 工作原理
KNYC700系列音叉物位开关，由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。

▲ 技术参数
环境温度：-25～60℃
叉体材料：铜合金或不锈钢(根据用户订货)
电源电压：AC220V 50／60Hz；DC24V
功    率：1.5W
输出信号：二组常开、常闭触点；0/10mA
出 线 口：M18 × 1.5
触点容量：AC220V 5A
物料颗粒最大外形尺寸：≤10mm
容器中最大耐压：4.0MPa(定货应说明耐压)
容器中的工作温度：-20～300℃(定货应说明工作温度)
音叉振荡频率：约200Hz
音叉尖端振幅：约O.5mm
音叉阻尼延时：约2S
音叉自由延时：约7S
介质为非粘性物料：不含有对叉体起腐蚀作用的物体
防护等级：IP65
防爆：固体DIP、DTl3粉尘防爆(不适用于****场所)
液体：dⅡBT4
