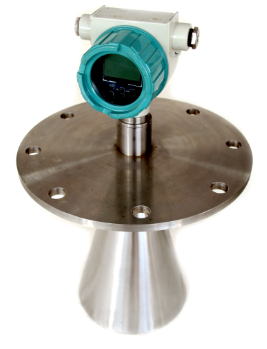

KN-RD1000B智能型雷达物位计

产品介绍

1．产品概述
1.1 简介
KNRD系列传感器是先进的雷达式物位测量仪表，测量距离最大20米,可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。

1.2 特性与优势
● 采用先进的非接触式测量，极其稳定的材料制造
● 测量液体、固体介质的物位
● 可以测量所有介电常数＞1.8的介质
● 测量范围0…20m
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，
● 4…20mA输出/HART（两线）
● 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响
● 不受介质密度、粘稠度和温度的变化影响
● 过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。
● 两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
● 测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。

● 采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无损害。
1.3 测量原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

1.4 输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）
因空罐的距离E已知， 则物位L为： L=E-D

	应　　用：存储或过程容器腐蚀性的液体、浆料、固体 比如：水液储罐，酸碱储罐，浆料储罐，固 体颗粒，小型储油罐 测量范围：20米 过程连接：法兰 介质温度：-20-150℃ 过程压力：-1.0-20bar 重复 性 ：± 3mm 精　　度：< 0.1% 频率范围：6.3GHz 防爆/防护等级：   Exd II BT4/IP67 信号输出：4-20mA/HART(两线）

	应　　用：适应各种存储容器或过程计量环境，液体、 浆料、固体比如：原油、轻油储罐，原煤、 粉煤仓位，挥发性液体储罐，焦碳料位，浆 料储罐，固体颗粒 测量范围：35米 过程连接：法兰 过程温度：-20-220℃过程压力：-1.0-40bar 重复 性 ：± 3mm 精　　度：< 0.1% 频率范围：6.3GHz 防爆/防护等级：Exd II BT4/IP68 信号输出：4…20mA/HART(两线)(两线)

1.5. KNRD系列尺寸




1.6 法兰和喇叭口天线外形尺寸图
