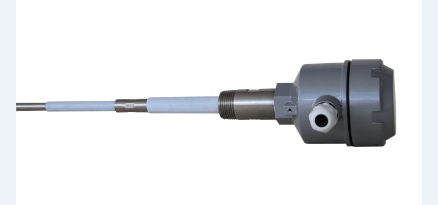

射频导纳物位开关
- 产品描述：射频导纳物位开关
产品介绍
工作原理基于导纳原理，由容器内的探头和容器壁构成一个电容的二块极板，由探头与容器壁之间的空气以及探头本身的绝缘层构成该电容的介电材料，当容器内物料上升与探头接触后，该电容介电材料中的部分空气被物料所取代，因为各种物料（介电常数＞1）均有不同于空气（介电常数＝1）的介电常数，所以该电容的电容量以及总阻抗也随之变化。这一变化被电路测量后，再通过放大器，与由电位器设置的参考值相比较，并转换为继电器信号输出。
参考值的正确设置将直接影响继电器输出信号的正确状态。
基于射频技术，测量电路将一个无线电频率同时施加在探头的测量端与保护套上，由于电流不能在相同的电位下流动，所以通电的保护套就隔断了从探头测量端经过保护套上的堆积物料到容器壁的电流。
这样测量到的就是探头测量端与容器壁之间的物料，而消除了探头上堆积的物料，从而起到了抗粘附测量的效果。
●产品描述
KNSD500型射频导纳控制器运用美国普林柯抗粘附线路设计，可以探测真实物位的同时，消除粘附和悬挂在探头周围的假物位信号影响。我们还自主采用国外先进的贴片设计和生产技术，使电子线路技术参数更加稳定、可靠，使用寿命更加长久。
KNSD500的探头部分通过上海雄风公司一系列的市场调研，研究采用了探头直径达到10mm，保护套长150mm，总长450mm，使探头更坚固、更实用、更可靠。同时，自主开发L890C平板探头、解决了大固体块冲击棒的问题。
●仪表特点
通用性强：应用于各种场合，飞灰，颗粒、粉体、液体、粘稠、导电和非导电物料。
抗粘电路：采用抗粘附电子线路可以消除物料粘附而产生的虚假信号。
探头可拆式：探头与控制器可分离，无电缆连接，安装拆除不影响进出料
探头耐高低温：探头适合-184℃至260℃的工作环境，还提供陶瓷高温探头
输出容量大：采用容量为2.5A/230VAC的继电器触点输出，并有状态灯显示工作状态，0~30延秒时功能。
贴片技术：使电子线路抗振性更强，电路参数更稳定和可靠。
浪压技术：提高了探头的使用压力。
质保期：质量保证期十年。
●型号：KNSD500-XXX（详细选型请参照样本）
●技术参数
继电器容量：DPDT，额定2.5A/230VAC或5A/26VDC
延时：0~30秒连续可调
电源：220Vac或24Vdc
功率：3W
感应度：0.3pF~800pF
物料温度：-184℃至260℃（大于260℃可用高温陶瓷探头）
环境纬度：-40℃至66℃
失电保护：高低模式，常开常闭现场可调
外壳：IP65，重型铸铝外壳
防爆标准：ExdiaIICT4
●探头参数
安装螺纹：1″NPT
探头材料：不锈钢、Teflon
接液介质：不锈钢
电气接口：PG11或3/4"NPT，防爆为1"NPT
