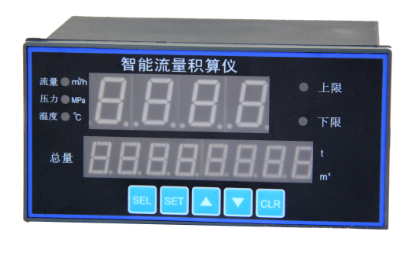

KN-XMJA-9000系列智能流量积算仪
- 产品描述：KN-XMJA-9000系列智能流量积算仪
产品介绍
概 述
本公司生产的KN-XMJA-9000系列智能流量积算仪采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统。
特 点
● 仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号任意切换。采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。
● 最多可设定四个报警输出，报警方法可达十种以上，并对报警参数进行监控。
● 两个显示窗，四位显示窗显示瞬时流量值，六位显示积算值，实际有效积算位为七位，也可九位显示积算值。（可通过设置转换系数后查看）P型还具有外清零和内清零的双重清零功能。
功 能
● 输入信号：标准线性信号、Pt100热电阻、频率信号。
● 可开方及小信号切除。8个补偿点及参数。
● 4位瞬时流量值、累计流量值清零。
● 可编程定量积算流量，可批量、定量控制。
● 变送输出：0～100mA或4～20mA
● 可重定值的瞬时、累计流量控制输出。
● 可将两个流量信号按配比全成后显示瞬时流量及进行流量累计，模拟输出可同时选择两路。
● 双流量积算控制、双模拟量变送。可批量、定量控制。
● 仪表继电后，参数及累计流量值可保存200年。
● 可提供多方机、单主机、无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验
主要技术指标
● 测量精度：±0.5%FS+1字
● 调节控制精度：位式：±0.5%FS
● 报警功能：上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等
● 变送输出精度：±0.5%FS 负载能力:0～600Ω
● 输入阻抗：0-10mA: 500Ω、4-20mA: 250Ω、DC.V≥200KΩ、脉冲幅值：≥2.5V，频率范围：0.01-10000Hz
● 继电器接点容量：AC220V 2A
● 供电电源:AC220V≤6W AC110V DC24V
● 工作环境要求：温度：0～50℃、相对湿度：<85%，无腐蚀性气体，允许低震动场合
选型方法
|
KN |
企标 |
|||||||||||
|
分隔线 |
— |
|
||||||||||
|
型 号 |
908 |
数字显示流量积算仪表（人工智能、增强型） |
||||||||||
|
设计序号 |
9 |
|
||||||||||
|
输入功能 |
0 |
线性：mV信号 |
||||||||||
|
5 |
线性：mA信号 |
|||||||||||
|
6 |
线性：V信号 |
|||||||||||
|
7 |
兼容全部信号 |
|||||||||||
|
9 |
频率脉冲信号 |
|||||||||||
|
输出功能 |
0 |
无输出 |
||||||||||
|
1 |
4～20mA或1～5V |
|||||||||||
|
2 |
0～10mA或1～5V |
|||||||||||
|
报警功能 |
0 |
无报警 |
||||||||||
|
1 |
一路报警 |
|||||||||||
|
2 |
二路报警 |
|||||||||||
|
3 |
三路报警 |
|||||||||||
|
9 |
四路报警 |
|||||||||||
|
外形尺寸 |
B |
面板尺寸160×80 开孔152×76 |
||||||||||
|
F |
面板尺寸96×96 开孔92×92 |
|||||||||||
|
H |
面板尺寸80×160 开孔76×152 |
|||||||||||
|
外供电源 |
N |
无馈电输出（可省略） |
||||||||||
|
P |
有24V.DC输出 |
|||||||||||
|
补偿方式
|
0 |
普通流量方式，不含温度或压力补偿 |
||||||||||
|
1 |
饱和蒸汽用电压或电流信号作压力补偿方式 |
|||||||||||
|
2 |
饱和蒸汽用电压或电流信号作温度补偿方式 |
|||||||||||
|
3 |
饱和蒸汽用Pt100热电阻作温度补偿方式 |
|||||||||||
|
4 |
饱和蒸汽用电压或电流信号作温度与压力补偿方式 |
|||||||||||
|
5 |
过热蒸汽用电压或电流信号作压力补偿方式、用Pt100热电阻作温度补偿 |
|||||||||||
