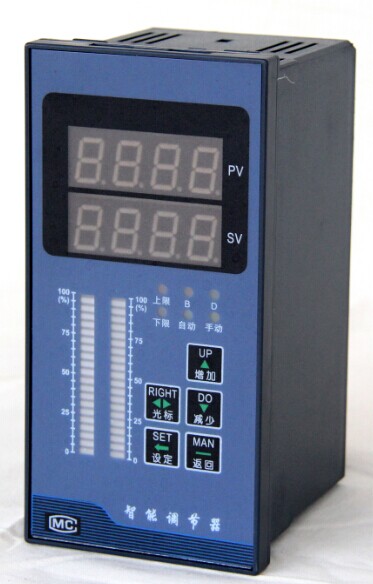

KN-XMTA-1000系列智能伺服控制PID调节器
- 产品描述：KN-XMTA-1000系列智能伺服控制PID调节器
产品介绍
概 述
KN-XMTA-1000系列智能伺服控制PID调节器，采用智能型PID控制算法，两种直接阀位控制模式（有位置反馈和无位置反馈）；具有阀门位置自整定。两种控制参数自整定方式；可用于温度、湿度、压力、液位瞬时流量等物理量的精确测量和精确控制。具备通讯打印、电流变松、馈电、开放运算等多种辅助功能。
特 点
● 二十几种输入信号选择。
● 过量程、给定值、控制量、阀位反馈量等多重显示。
● 测量值与给定值可进行加减运算。
● 伺服控制PID调节器正反作用选择。
● 可分别设定控制量上限、下限输出控制范围。
● 阀位反馈的模拟量可以标定零点和满度。
● 2或3个模拟量输出为：0~10mA、4~20mA.
● 8种报警控制方式选择。
● 具有电机正反转控制的制动功能。阀位反馈故障可继电器输出。
● 输入开关量SB功能控制给定值转移。
● 内置41A双向可控硅直接控制电动执行机构。
● 测量输入信号可进行开方及小信号切除。
● 开机自动或开机手动位置保持或开机手动预置。阀位反馈断线自动进入手动状态。
● 可实现带有消音时间的智能声光报警。
● PID参数自整定或P参数独立自整定。8组设定值及P、I、D参数存储和调用。
● 远程手自动状态控制。远程操作台硬手操；远程开关量控制调节器的控制量输出为PID调节方式或操作台硬手操状态、双向无扰动切换；远程伺服PID调节器控制方式；上位机直接控制方式时，伺服控制PID调节器自动跟踪上位机的输入信号。
● 可提供多主机，单主机，无主机方式的RS485异步串行通讯方式；上位机直接控制方式时，伺服控制PID调节器自动跟踪上位的输入信号。
选型方法
|
KN———— |
企标 |
||||||||||||
|
型号 |
XMTA |
数字显示仪表（模拟量输入）（人工智能、增强型） |
|||||||||||
|
设计序号 |
1 |
|
|||||||||||
|
输入功能 |
0 |
线性电阻：0-400Ω |
|||||||||||
|
1 |
热电偶 分度号：K、E、S、B、J、T、N、EA |
||||||||||||
|
2 |
热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50 |
||||||||||||
|
3 |
线性电流：0-10 mA、4-20mA |
||||||||||||
|
4 |
线性电压：0-20mV、10-100mV、0-500mV、0-5V、1-5V |
||||||||||||
|
5 |
二线制变送器：4-20mA |
||||||||||||
|
6 |
频率信号：0.01-1000Hz |
||||||||||||
|
9 |
全信号输入（包括1-5全部） |
||||||||||||
|
输出功能 |
0 |
无模拟输出 |
|||||||||||
|
1 |
4-20mA、DC 1-5V |
||||||||||||
|
2 |
0-10mA、DC 0-5V |
||||||||||||
|
报警功能 |
0 |
无报警 |
|||||||||||
|
1 |
一路报警 |
||||||||||||
|
2 |
二路报警 |
||||||||||||
|
3 |
三路报警 |
||||||||||||
|
9 |
四路报警 |
||||||||||||
|
仪表功能 |
1 |
连续PID电流式电压输出 |
|||||||||||
|
2 |
断续PID |
||||||||||||
|
3 |
时间比例调节控制 |
||||||||||||
|
4 |
PID输出带内外给定 |
||||||||||||
|
外形尺寸 |
B |
面板尺寸160×80 开孔152×76 |
|||||||||||
|
F |
面板尺寸96×96 开孔92×92 |
||||||||||||
|
H |
面板尺寸80×160 开孔76×152 |
||||||||||||
|
I |
面板尺寸72×72 开孔68×68 |
||||||||||||
|
L |
面板尺寸48×96 开孔44×92 |
||||||||||||
|
S |
面板尺寸96×48 开孔92×44 |
||||||||||||
|
外供电源输出 |
N |
无馈电输出 |
|||||||||||
|
P |
有24V.DC输出 |
||||||||||||
|
通信方式 |
0 |
无通讯 |
|||||||||||
|
1 |
RS485/RS232通信接口 |
||||||||||||
|
附加功能（可选多项） |
U |
常规仪表（可省略） |
|||||||||||
|
G |
常光柱指示 |
||||||||||||
|
S |
双信号输入 |
||||||||||||
|
K |
开方方式显示 |
||||||||||||
|
供电方式 |
W |
DC 24V供电 |
|||||||||||
|
T |
开关电源 |
||||||||||||
|
M |
220V/AC（可省略 |
||||||||||||
