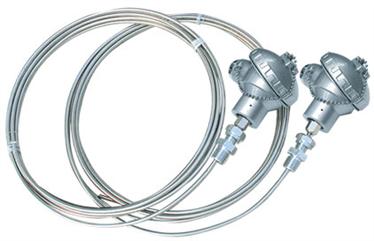

铠装热电偶
- 产品描述：铠装热电偶
产品介绍
※应用
本公司生产的铠装热电偶可直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。通常和显示仪表、记录仪表、电子计算机的等配套使用。
※特点
◆热响应时间小，减少动态误差
◆可弯曲安装使用
◆测量范围大
◆ 机械强度高，耐压性能好
※特点
◆热响应时间小，减少动态误差
◆可弯曲安装使用
◆测量范围大
◆ 机械强度高，耐压性能好
※工作原理
铠装热电偶的电极由两根不同的导体材质组成，当测量端与参比端存在温差时，就会产生热电势，工作仪表便会显示热电势所对应的温度值。
铠装热电偶的电极由两根不同的导体材质组成，当测量端与参比端存在温差时，就会产生热电势，工作仪表便会显示热电势所对应的温度值。
※主要技术参数
1.产品执行标准
IEC584 IEC1515 GB/T6839-1997 JB/T5582-91
2.偶丝直径及材料
1.产品执行标准
IEC584 IEC1515 GB/T6839-1997 JB/T5582-91
2.偶丝直径及材料
|
偶丝
形式 |
套管
直径 |
套管材料
|
||
|
E，J，T
|
K，N
|
S
|
||
|
单 支 式 |
2
|
1Cr18Ni9Ti
|
GH3030
1Cr18Ni9Ti
|
GH3039 |
|
3
|
||||
|
4
|
||||
|
5
|
||||
|
6
|
||||
|
8
|
||||
|
双 支 式 |
3
|
|||
|
4
|
||||
|
5
|
||||
|
6
|
||||
|
8
|
||||
3.测量范围及允差
|
型
号
|
分
度 号 |
允差范围
|
|||
|
1
|
2
|
||||
|
允差值
|
测量范围℃
|
允差值
|
测量范围℃
|
||
|
WRNK |
K |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~1000
|
±0.0075t
|
333~1200
|
||
|
WRMK |
N |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~1000
|
±0.0075t
|
333~1200
|
||
|
WREK |
E |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~80
|
±0.0075t
|
333~90
|
||
|
WRFK |
J |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~1000
|
±0.0075t
|
333~1200
|
||
|
WRCK |
T |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~1000
|
±0.0075t
|
333~1200
|
||
|
WRPK |
S |
± 1.5℃
|
- 40~+375
|
± 2.5℃
|
-40~+333
|
|
±0.004t
|
375~1000
|
±0.0075t
|
333~1200
|
||
产品选型
|
W温度仪表
|
|
|
|
|
||||
|
|
R热电偶
|
|
|
|
|
|
|
|
|
|
感温元件材料
|
|||||||
|
N镍铬—铜镍
|
||||||||
|
E镍铬—镍硅
|
||||||||
|
F铁－铜镍
|
||||||||
|
P铂铑10—铂
|
||||||||
|
B铂铑30—铂铑6
|
||||||||
|
|
K铠装式
|
|||||||
|
|
安装固定形式
|
|||||||
|
1无装置固定
|
||||||||
|
2固定螺纹
|
||||||||
|
3活动法兰
|
||||||||
|
4固定法兰
|
||||||||
|
5活络管接头
|
||||||||
|
|
接线盒形式
|
|||||||
|
0－简易式
|
||||||||
|
2－防喷式
|
||||||||
|
3－防水式
|
|
|||||||
|
8－手柄式
|
||||||||
|
9－带补偿导线
|
||||||||
|
|
||||||||
|
|
工作端形式
|
|||||||
|
1绝缘式
|
||||||||
|
2接壳式
|
||||||||
|
8接壳式（手柄式）
|
||||||||
|
9绝缘式（手柄式）
|
||||||||
|
|
多对式
|
|||||||
|
3－3对
|
||||||||
|
4－4对
|
||||||||
|
5－5对
|
||||||||
|
6－6对
|
||||||||
