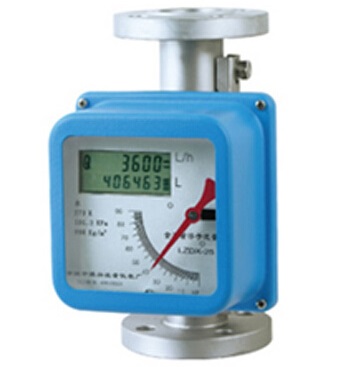

金属转子流量计
- 产品描述:金属转子流量计
产品介绍
金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点。具有耐高温、耐高压的金属转子流量计有普通型和防腐蚀型。以上两种类型均分为现场指示型(KNLZZ-)和电远传型(KNLZD-)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF。
如果金属转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。
主要技术参数
(1)基本
测量范围:水(20℃) 2.5-150000L/h
空气(20℃,0.1013MPa)0.07-4000Nm3/h
量程比:10:1
精度:1.5/2.5
工作压力:≤6.4MPa
工作温度:-40 ~ 350℃(氟塑料衬里-10 ~ 80℃)
环境温度:-20 ~ 80℃
介质粘度:DN15≤5mPa.S
DN25 ~ DN150≤250mPa.S
管体材质:1Cr18Ni9Ti,316L,内衬PTEF等
过程连接:法兰,或按用户提供
蒸汽佳套头:法兰,DN15/PN1.6,或按用户提供
(2)远传装置
①KN5W1-1角位移变送器
基本误差:1.5%F.S
输出信号:4 ~ 20mA
负载阻抗:350Ω
电源电压:24VDC
环境温度:-30 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT4
②KNE-HD变送器
电源影响:<0.1%(不含数字分辨率[70μA)
负载影响:<0.1%(不含数字分辨率[70μA)
电流损耗:4 ~ 21.6mA,相对于测量值的0%
负载阻抗:0 ~ 800
工作电压:12.8 ~ 30VCD
二线制Rext[KΩ]=(供电电源[V]-12.7)/22mA
输出信号:4 ~ 20mA
环境温度:-25 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT6
KNLZ系列规格:
|
代号 | 测 量管结构 | |||||||
KN-LZ50 | 下 进上出 | |||||||
KN-LZ51 | 下 进上横出 | |||||||
KN-LZ52 | 下 横进上横出 | |||||||
KN-LZ53R | 右 进左出 | |||||||
KN-LZ53L | 左 进右出 | |||||||
代号 | 接 液材质 | |||||||
R0 | 0Cr18Ni2Mo2Ti | |||||||
R1 | 1Cr18Ni9Ti | |||||||
R2 | 316L | |||||||
RP | PTFE | |||||||
T1 | 钛 合金 | |||||||
代号 | 管 道口径 | |||||||
DN15 | 15 | |||||||
DN25 | 25 | |||||||
DN50 | 50 | |||||||
DN80 | 80 | |||||||
DN100 | 100 | |||||||
DN150 | 150 | |||||||
DN200 | 200 | |||||||
代号 | 附 加结构 | |||||||
无 |
|
|||||||
T | 夹 套型 | |||||||
Z | 阻 尼型 | |||||||
G | 高 温型 | |||||||
Y | 高 压型 | |||||||
代号 | 指 示器形式代码组合 | |||||||
M1 | 就 地指示器,机械指示瞬时流量 | |||||||
M2 | 供 电型,机械指示瞬时流量,液晶显示瞬时/累积流量 | |||||||
M3 | 供 电型,无机械指示,液晶显示瞬时/累积流量 | |||||||
代码 | 供 电方式 | |||||||
无 | 只 限M1指示器 | |||||||
A | 220VAC,4-20mA输出 | |||||||
B | 电 池供电,无输出 | |||||||
C | 24VDC,二线制供电,4-20mA输出 | |||||||
D | 24VDC,三、四线制供电,4-20mA输出 | |||||||
代号 | 防 爆标志 | |||||||
l | 本 安iaCT5方型壳体 | |||||||
d | 隔 爆Diibt4园壳体 | |||||||
代号 | 报警或脉冲输出 | |||||||
无 | 无报警或脉冲输 出 | |||||||
K1 | 上限报警或一路 脉冲输出 | |||||||
K2 | 下限报警或一路 脉冲输出 | |||||||
K3 |
上、下限报警或 双路脉冲输出 |
