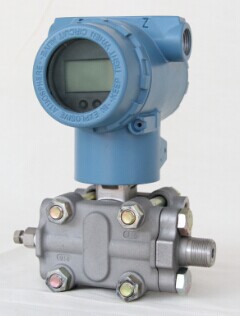

3851GP型压力变送器

产品描述：3851GP型压力变送器

产品介绍

FED3851GP型压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。FED3851GP智能型压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
FED3851GP现场调整式智能压力变送器是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。1. 性能规格
（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）

1.1. 参考精度
1.1.1. 数字、智能：±0.1%校验量程
1.1.2. 模拟、线性：±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能：6个月，±0.1%URL
1.2.2. 模拟、线性：6个月，±0.2%URL
1.3. 环境温度影响
1.3.1.数字、智能：
零点误差：±0.2%URL/56℃
总体误差：±(0.2%URL+0.18%校验量程）/56℃
1.3.2.模拟、线性
零点误差：±0.5%URL/56℃
总体误差：±(0.5%URL+0.5%校验量程）/56℃
1.4. 振动影响
在任意轴向上，200Hz下振动影响为±0.05%URL/g
1.5. 电源影响
小于±0.005%输出量程/伏特。
1.6. 负载影响：
没有负载影响，除非电源电压有变化。
1.7. 电磁干扰/射频干扰（EMI/RFI影响）
由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。

1.8. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移
都可修正掉；对量程无影响。
2. 功能规格
2.1. 测量范围：0-0.125-41370KPa
2.2. 零点与量程
2.2.1. 数字、智能
可用本机量程和零点按钮调整，或用HART手操器远程调整
2.2.2. 模拟、线性
量程和零点连续可调
2.3. 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
2.4. 输出
数字、智能：
4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
模拟、线性：
4～20mA DC,与过程压力成线性。

◆选型方式

FED3851GP	压力变送器
	代码	量程范围KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
	9	0-3450～20680
	0	0-6890～41370
		代码	输出
		E	4-20mA
		S	智能式
			代号	结构材料
				法兰和接头		排气/排液阀	隔离膜片	灌充液体
			22	316不锈钢		316不锈钢	316不锈钢	硅油
			23	316不锈钢		316不锈钢	哈氏合金C
			24	316不锈钢		316不锈钢	蒙乃尔
			25	316不锈钢		316不锈钢	钽
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	钽
			44	蒙乃尔		蒙乃尔	蒙乃尔
				代号	选项
				M1	0-100%线性指示表
				M2	LED显示表
				M3	LCD显示表
				B1	管装弯支架
				B2	板装弯支架
				B3	管装平支架
				D1	侧面泄放阀在压力室上部
				D2	侧面泄放阀在压力室下部
				不注	1/2NPT锥管螺纹接头
				C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
